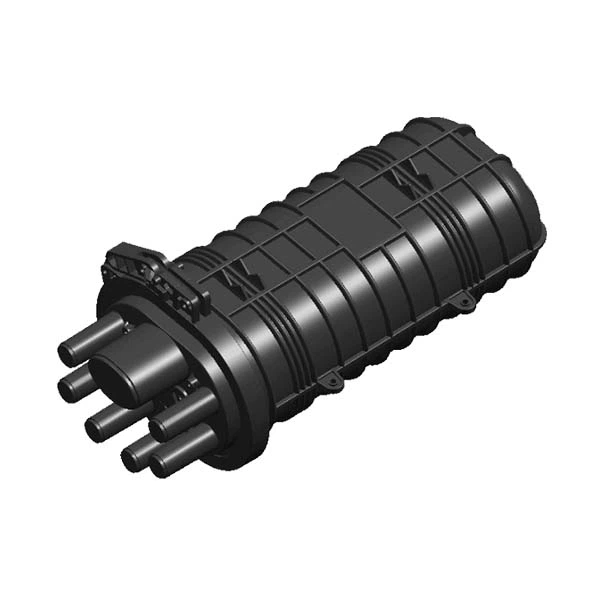

돔 클로저 열수축 밀봉

모델: LPSC-206
돔 광학 클로저 또는 돔 광섬유 클로저는 광섬유 케이블 및 그 스플 라이스에 대한 보호 및 관리 기능을 제공하도록 특별히 설계된 일종의 광학 클로저입니다. 돔 광학 클로저의 특징은 돔 모양의 상부 몸체와 바닥베이스입니다. 다중 광 케이블 입구 및 출구를 위한 여러 케이블 포트.

문의 보내기

모델 번호.	분류
LPSC-206	광섬유 접속 클로저(돔형)

돔 광학 클로저 또는 돔 광섬유 클로저는 광섬유 케이블 및 그 스플 라이스에 대한 보호 및 관리 기능을 제공하도록 특별히 설계된 일종의 광학 클로저입니다. 돔 광학 클로저의 특징은 돔 모양의 상부 몸체와 바닥베이스입니다. 다중 광 케이블 입구 및 출구를 위한 여러 케이블 포트.

당사의 돔 광학 클로저 모델 LPSC-206는 일반 설계보다 상당히 독특합니다. LPSC-206는 최대 288개의 광섬유 스플라이스 코어를 수용할 수 있으며 일반적으로 이러한 클로저는 큰 본체이고 많은 공간을 차지하지만 이 LPSC는 -206은 좁은 단면적을 제공하도록 특별히 설계된 바닥 베이스뿐만 아니라 편평한 모양의 돔 몸체를 가지고 있습니다. 좁은 맨홀이나 핸드홀에도 설치하기에 적합합니다.

클로저 내부에는 최대 6개의 스플라이스 트레이를 광학 클로저의 스플라이스 트레이 홀러에 장착할 수 있으며 각 스플라이스 트레이는 48개의 코어 광섬유 스플라이스를 수용할 수 있으며 총 광섬유 스플라이스 용량은 최대 288개의 코어입니다. 표준 광섬유 케이블 보관 플레이트는 접속 트레이 시스템의 후면에 장착되어 나머지 광케이블을 보관할 수 있는 영역을 제공합니다.

베이스 하단에는 광 케이블 분기 또는 분배를 위한 6개의 원형 포트와 절단되지 않은 케이블 입구를 위한 1개의 타원형 포트, 기밀 테스트를 위한 에어 밸브 및 접지를 위한 GND가 요청에 따라 옵션으로 제공됩니다.

20230525112323245e06c00ac042e3a8f3da2504323cfa

사양

안건	명세서
외부 치수(높이 x 깊이, mm)	452220208 밀리미터
하우징 재질	고강도 PP 플러스 GF
자외선(시간)	720(ASTM G155)
밀봉 유형	열 수축 밀봉
포트 수	타원형 포트 1개 6 라운드 포트
최대 타원형 포트의 케이블 직경(mm)	φ25mm
최대 원형 포트의 케이블 직경(mm)	φ20.5mm
트레이당 접합 용량	48
최대 트레이 수	6
최대 스플라이스 용량(단일 섬유)	288
IP 등급	68
곡률 반경	>30mm
작동 온도(도)	-40에서 +65도
절연 저항	2X104MΩ 이상

제품 사진

표준 준수

ITU-T L.201 인증	패시브 광 노드에 대한 성능 요구 사항: 실외 환경을 위한 봉인된 클로저
텔코디아 GR-771-CORE	광섬유 스플 라이스 클로저에 대한 일반 요구 사항
UL 94 규격	장치 및 가전 제품의 부품에 대한 플라스틱 재료의 가연성 테스트에 대한 표준입니다.
IEC-60529	인클로저가 제공하는 보호 등급(IP 코드)

애플리케이션 환경

안건	값
작동 온도	-40ºC- + 65ºC
설치 온도	-10ºC- + 50ºC
보관 온도	-45ºC- + 65ºC
상대 습도	5퍼센트 -95퍼센트

광학 스플 라이스 트레이

결합 쟁반 그림	용량
	48F(단섬유, 2겹)
