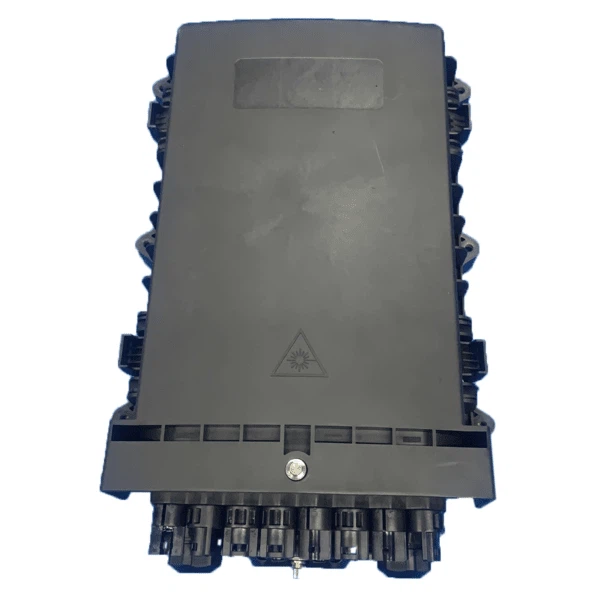

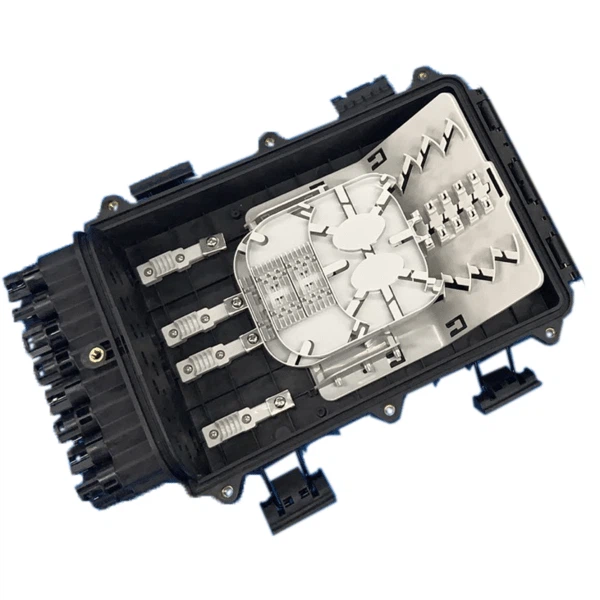

옵티컬 인라인 버트 클로저



LPSC-148는 연결 및 분기가 가능한 광케이블 접속용 다기능 장비로 설계되었습니다. 4개의 케이블 입구와 16개의 드롭 케이블 포트가 있으며 벽 장착 및 기둥 장착에 적합합니다. 이 제품은 적응성이 넓고 밀봉 성능이 우수하며 설치가 용이합니다. 엄선된 고강도 엔지니어링 플라스틱 소재는 기계적 강도를 보장하고 노후화, 부식, 온도와 같은 열악한 환경으로부터 우수한 보호 기능을 제공합니다. 고품질 스플라이스 클로저 제품을 설계, 개발 및 제조하는 끊임없는 노력으로 당사 제품이 최선의 선택임을 확신할 수 있습니다.

접합 용량 및 PLC 스플리터 부하에 따라 LPSC-148에 사용할 수 있는 네 가지 유형:

• LPSC-148A: 144 스플라이스, 어댑터 없음, 1x8,1x16 PLC 스플리터
• LPSC-148비: 24 스플라이스, 16 SC SX 어댑터, 1x8,1x16 PLC 스플리터
• LPSC-148C: 24 스플라이스, 16 SC SX 어댑터, LGX PLC 스플리터
• LPSC-148D: 96 스플라이스, 16 SC SX 어댑터, 1x8,1x16 PLC 스플리터

1. 열쇠를 사용하여 클로저의 특수 잠금 장치를 엽니다. 제품의 클램프를 열고 케이블 그로밋의 나사를 풀고 그로밋을 빼서 분해합니다.





2. 절단되지 않은 케이블을 준비하고 광 케이블 재킷을 벗기고 그로밋을 씌운 다음 클로저에 넣습니다.





3. 케이블과 CSM 패스너를 고정한 다음 추가 광섬유를 보관 플레이트에 보관합니다.



4. 트레이에 광섬유를 정렬하고 접속 홀더에 접속 보호 슬리브를 설치합니다. 섬유를 보호 슬리브에 삽입하고 접합 프로세스를 기다립니다. 상단 트레이의 특정 위치에 스플리터를 설치합니다.



5. 스플리터 홀더의 입력 끝을 트레이에 정렬하고 섬유로 접합합니다. 어댑터 홀더에 어댑터를 설치하고 출력단을 어댑터와 연결합니다.



6. 렌치를 사용하여 드롭 케이블 그로밋의 나사를 풀고 나이프로 드롭 케이블 그로밋을 자릅니다. 드롭 케이블 그로밋에 피그테일을 설치하고 클로저에 삽입하고 어댑터와 연결합니다.



7. 드롭 케이블 그로밋 키트를 단단히 조이고 케이블 타이로 피그테일을 고정합니다. 클로저의 뚜껑을 닫고 클램프와 잠금 장치를 조여 설치를 완료합니다.



1. 광섬유 스플라이스 트레이의 설치는 깔끔해야 하며 광섬유의 굽힘 반경은 요구 사항을 충족해야 합니다.
2. 내부 패스너를 조여야 합니다.
3. 밀봉 테이프의 양은 적당해야 합니다.
4. 실링 피팅은 광섬유 클로저의 해당 슬롯에 평평하게 위치해야 합니다.
